一、主要技术指标和性能
1 ．符合JJG 577-2012《膜式燃气表》检定规程要求，可用于完成流量范围在0.016m3/h～6m3/h的家用膜式燃气表的检定和测试。
2 ．主要技术指标和性能
2.1装置总不确定度≤0.5% 。
2.2绝压传感器测量范围（0～110）kPa，准确度≤0.2％ 。
2.3温度传感器测量范围（0～50）℃， 准确度≤0.2％。
2.4微差压传感器测量范围±1000Pa , 准确度≤0.5％。
2.5音速喷嘴不确定度优于0.2%；
2.6流量检定点： 0.016 m3/h、 0.025 m3/h、 0.04 m3/h、 0.5 m3/h、 0.8 m3/h、 1.2 m3/h、2.5 m3/h、4 m3/h、6 m3/h、流量点偏差≤5% 。
2.7用于计时的晶振率准确度＜10-4，用于计时的晶振率日稳定度＜10-5 。
2.8一次检定数量6台
2.9 使用环境温度20℃± 2℃ ，相对湿度 45%～75% ，大气压力 (86～106) kPa。
2.10供电电源 交流3*220±20V 50Hz
3 ．装置配置七个音速喷嘴，可组合0.016 m3/h、0.025 m3/h、0.04 m3/h、0.5 m3/h、0.8 m3/h、1.2 m3/h、2.5 m3/h、4 m3/h、6 m3/h共9个流量点，满足G1.6、G2.5、G4三个规格家用膜式燃气表Qmax、0.2Qmax、Qmin点的检定。
4 ．检定装置的管路系统中取压和测温的压力变送器和温度变送器应均采用进口高品质产品，要具有优良的长期稳定性和准确度。温度、压力自动补偿，压损自动检测。
5 ．管路系统中用于切换左右进气、检定流量点的阀门采用进口品牌产品的气控电磁阀，保证检定管路系统的密封性和可靠性，在PC机的控制下根据检定方案自行对阀进行控制开关。
6 ．对被检表的装夹采用气动夹表器，夹表器的中心距不小于在 90mm 至 160mm 范围内调节，放置被检表的平面高度可以在一定范围内调节，具有灵活的工装，以适应不同厂家生产的不同外型尺寸的燃气表的检定，夹表器的气缸向下运动控制。选用品牌气缸并保证操作的可靠性和灵活性。
7 ．对被检表示值的读数采用动态图像处理器对燃气表读数进行全自动检测。
8 ．被检表压损的测试采用微差变送器测量方式、由PC机采集测试结果并保存在被检表数据库中。
9 ．装置由PC机控制，实现包括左右进气换向、压损测试、大中小三个流量点示值误差测试等的测试过程的自动化。
10 ．装置采用负压法，检定介质(大气)的运动由真空泵提供动力，保证检定气路压力的稳定性。装置配置优质无油干式真空泵，以方便对真空泵的日常维护工作。
11 ．装置台体采用高级工业铝型钢材和钢板结构，牢靠、稳固；外型美观；制造工艺精细。
12 ．PC机软件界面清晰美观、操作简便等特点，能在Win 7平台进行，具有试验分析应用软件包。试验数据和分析方便的快速完成试验报告，应有数据存盘、证书打印、分析统计、数据上网等功能。经打印证书后的检定数据不得修改，只能查看。
13 ．PC机软件的检定记录格式和证书格式。免费提供PC机检定软件升级版本。
二、设计依据
MJ2210-06音速喷嘴式燃气表检验装置是采用音速喷嘴作为标准表的负压法气体流量标准装置。是依据JJG 643-2003《标准表法流量标准装置检定规程》、JJG620-2008《临界流文丘里喷嘴检定规程》、《JJG577-2012膜式燃气表检定规程》等进行设计、加工、制造、安装。装置中的音速喷嘴是根据ISO9300-2005（E）《用临界流文丘利喷嘴测量气体流量》的要求进行设计、制造并由法定计量部门检定。用该装置可完成流量范围在0.016m3 /h ～6m3/h的家用膜式燃气表的检定和测试。
三、装置的主要特点
3.1采用串联比较法一次可同时检定6台膜式燃气表，采用视频摄像头采样方式，大大提高检测效率。是膜式燃气表生产厂家和燃气表计量检验机构检测燃气表的理想设备。
3.2标准器采用文丘利音速喷嘴（自行设计，自行制造），无可动的节流组件，保证了装置的准确性和稳定性。装置配备的喷嘴可满足检验G1.6、G2.5、G4三个规格的燃气表Qmax、0.2Qmax、Qmin流量点的要求。由单片机根据被检表参数选择相应的喷嘴并自动转换测试点。每个喷嘴均由国家权威检测机构标定参数。

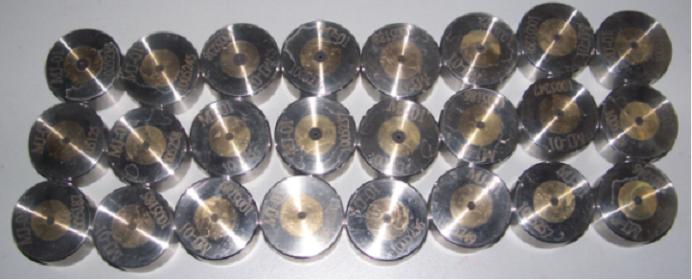

喷嘴实物图
3.3采用单片微型计算机和高精度A/D转换等技术，能准确地检测温度、压力、等环境参量参与误差的实时运算，保准了装置的稳定性和准确度，装置测试管路系统中用于取压和测温的压力变送器和温度变送器均采用德国或英国的高品质产品（GE品牌和JUMO品牌），具有优良的长期稳定性和准确度。
3.4管路系统中用于切换左右进气、检测流量点的阀门采用品牌产品的气控电磁阀（日本SMC和CKD），保证了测试管路的密封性和可靠性，在PC机的控制下根据测试方案自动对阀进行控制开关。
3.5对家用被检表的装夹采用气动夹表器，夹表器的中心距不小于在90mm至160mm范围内调节，放置被检表的平面高度也可以在一定范围内调节，具有灵活的工装，以适应不同厂家生产的不同外型尺寸的燃气表的检验，夹表器的运动由气缸实现，保证操作的可靠性和灵活性。
3.6对被检表示值的读取采用光电采样器和视频采样器兼具的自动采样的方式。每个表位的光电采样器和视频采样器均具有集中升降和单个微调装置，方便装卸、提高对光效率。根据被检表示值和标准表的流量由装置自动计算示值误差。

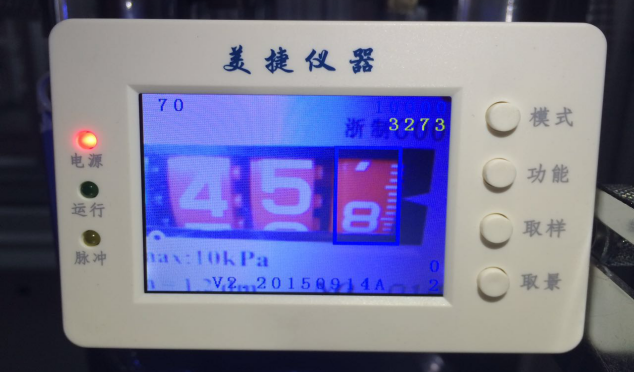

视频采样器采样实图
3.7对被检表压损的测试采用微差压变送器测量方式，由PC机采集测试结果并保存在被检表数据库中。
3.8装置由PC机控制，实现包括左右进气换向、压损测试、大中小三个流量点示值误差测试等的测试过程的自动化。
3.9装置采用负压法，选用优质低噪声无油干式真空泵，始终确保通过喷嘴的气体流达到临界流状态。
3.10为保证喷嘴长期的可靠性，滞止容器及背压容器均采用不锈钢材质。
3.11 PC机软件具有界面清晰美观、操作简便等特点，能在Windows XP或Windows2000平台下运行，具有试验分析应用软件包。试验数据和分析数据结果可以和MS办公软件直接动态连接，可以方便的快速完成试验报告，具有数据存盘、证书打印、分析统计、数据上网等功能。
3.12装置结构采用专用工业铝型材等材料制作，外形美观、工艺精致、结构牢靠，能与国外同类产品媲美。
